FDS Verschraubung mit aiXtight

Schiefstellungen prozesssicher erkennen

Die Herausforderung: Wenn Präzision auf Prozesskräfte trifft

Die fließlochformende Verschraubung (Flow Drill Screwing, FDS) ist ein Schlüsselprozess im modernen Leichtbau. Doch die hohen Prozesskräfte und die thermische Belastung bergen Risiken. Schon kleine Abweichungen führen zu instabilen Verbindungen oder teurem Ausschuss. So werden Schrauben nicht selten schief verschraubt. Dies hat Auswirkungen auf die Güte der Befestigung selbst bzw. auf die Dichtigkeit der Schraubverbindun

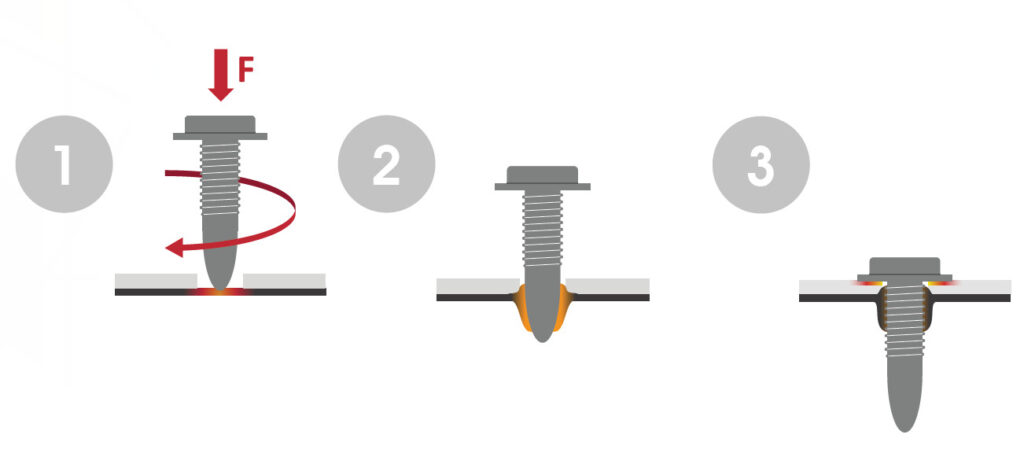

FDS Verschraubung
Prozessdarstellung FDS Verschraubung

Der kritische Faktor: Das „Roboterschieben“

Ein oft unterschätztes Problem in der FDS-Fertigung ist das sogenannte Roboterschieben.

Beim FDS-Prozess wirken enorme Kräfte: Eine Kombination aus axialem Druck und hoher Drehzahl führen dazu, dass die Mechanik des Roboters leicht nachgibt bzw. die Regelung des Roboters die auftretenden Systemkräfte kompensiert. Das Ergebnis:

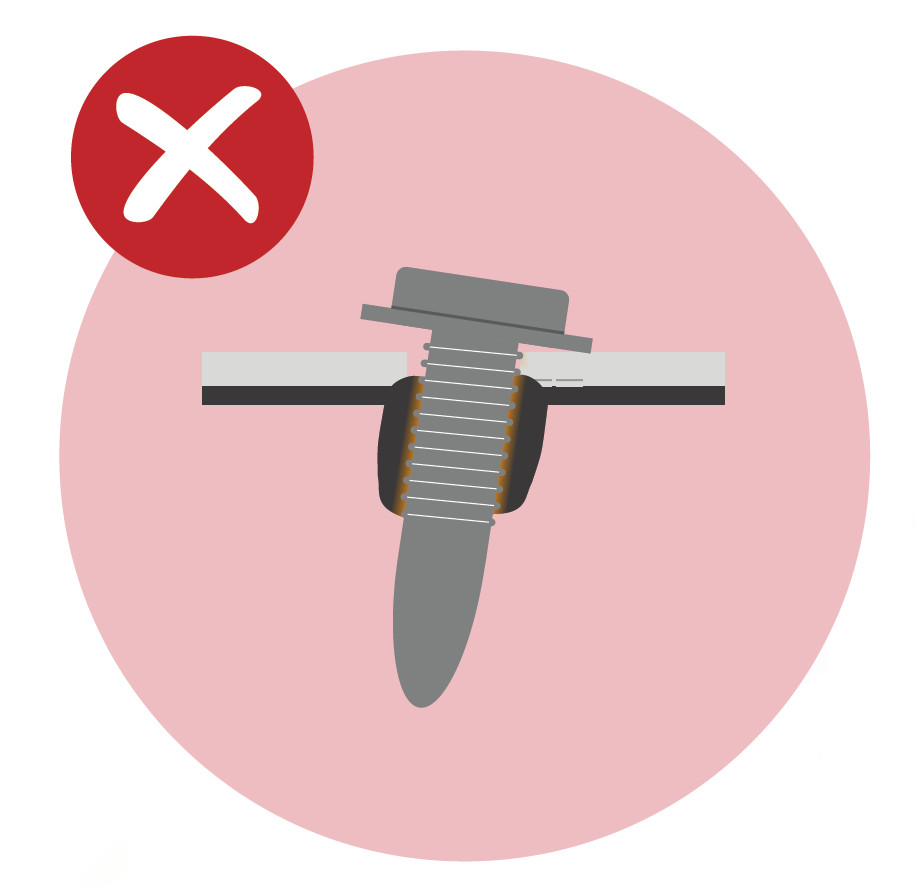

FDS Skizze NIO Verschraubung

1. Der Winkel zwischen Schraubachse und Bauteil verändert sich während des laufenden Prozesses.

2. Die Folge: Eine Schiefstellung der Schraube, die optisch kaum erkennbar ist, aber die Einhaltung von Qualitätskriterien massiv gefährdet.

Unsere Lösung: Eindeutige Erkennung durch Infrarot-Detektion in Echtzeit

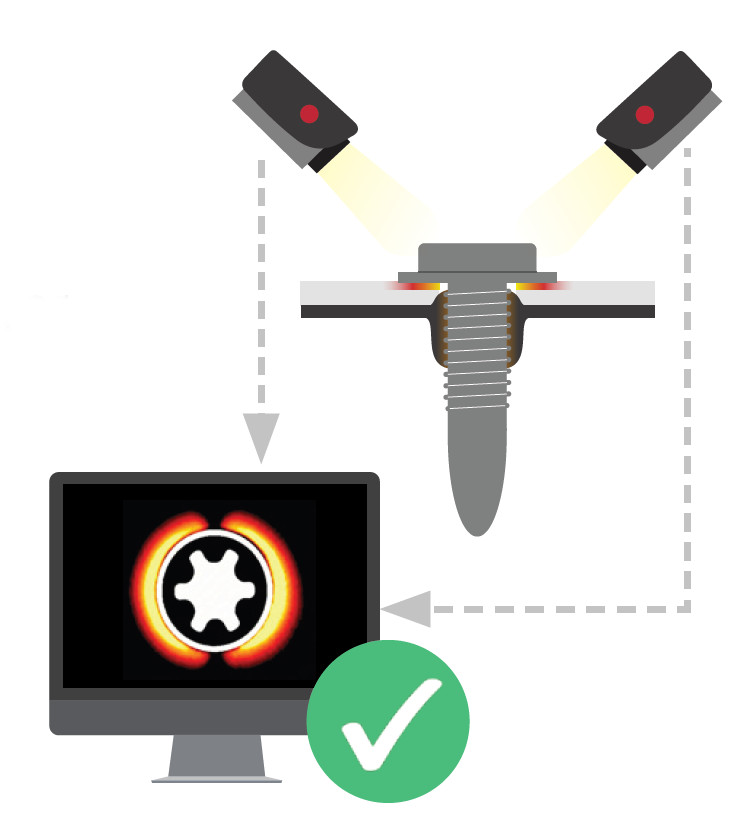

Mit dem aiXtight-Messsystem für die FDS-Verschraubung wird der Schraubprozess über zwei Infrarotkameras überwacht. Die ermittelten Wärmebilder werden mit den vorliegenden Referenzdaten abgeglichen. So liefert das System direkt nach dem Prozess Aufschluss über die korrekte Durchführung der Verschraubung und erkennt zuverlässig mögliche Schiefstellungen.

aiXtight Detektion für FDS Verschraubungen

Ihre Vorteile im Überblick

  • Kein aufwändiges, manuelles Prüfen des Spalts zwischen Schraubkopf und Klemmteil (z.B. durch Spionlehren)
  • Maximale Sicherheit zur Erkennung von Schiefstellungen und Schraubabrissen
  • Optimaler Kraftschluss durch Erreichung einer homogenen Kopfauflage
  • Erreichen der geforderten Dichtigkeit der Bauteile
  • Steigerung der Qualität und Reduktion von Reklamationen
  • Integrierte Qualitätssicherung durch Realtime Messung
  • KI unterstützte Detektion
  • Geeignet für jede Art von Industrieschraubern

Ihr Ansprechpartner



    Thomas Frerich

    Ihr aiXtight Experte

    Thomas Frerich
    Tel.: +49 2932 80 55 107
    eMail: t.frerich@aixtrusion.de
